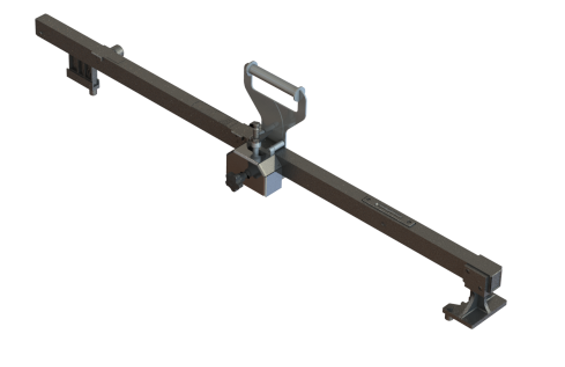

Gleislehre mit Korrekturaufsatz

Im Gleisbau werden die Plankoordinaten der Gleisachse ungeachtet der Gleislage auf Höhe SOK angegeben. Wird der Spiegel für die Theodoliten-Vermessung auf eine konventionelle Gleislehre montiert, ergibt sich durch den Höhenversatz zwischen SOK und Spiegelzentrum bei einer Messung in Überhöhe eine seitliche Abweichung.

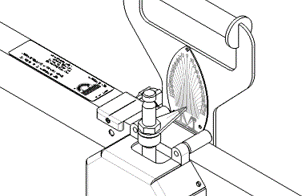

Mit unserem Korrekturaufsatz für konventionelle Gleislehren wird der Messpunkt vom Spiegel für eine vorgegebene Gleisüberhöhung in die Gleisachse auf SOK projiziert.

Anwendung: Appenzeller-Bahnen beim Bau der festen Fahrbahn mit Überhöhung entlang vom Bahnhof St. Gallen
